  • Calibra tu monitor para astrofotografía


    admin

    Una de los principales problemas que la mayoría tenemos al momento de retocar las fotos esta asociado con el calibrado del monitor. Un monitor mal calibrado nos puede mentir durante todo el procesamiento de las imágenes digitales y mostrarnos una imagen “perfecta” cuando en realidad nos esta ocultando detalles que en otros monitores son evidentes.



    Mas de una vez pedimos opinión por una foto que se ve muy linda en nuestro monitor y sin embargo recibimos opiniones variadas, ya que no podemos ver detalles que el otro usuario si nota.

    Una forma de chequear rápidamente si lo que vemos en pantalla es de calidad es imprimiendo la foto. Esta prueba inapelable nos va a decir si el monitor lo tenemos mal calibrado o no.

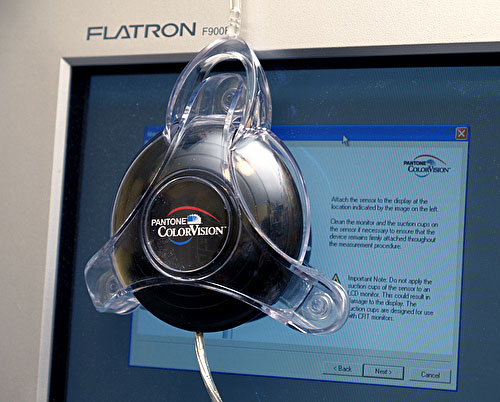

    En el ambiente del diseño grafico es comun utilizar unos sensores que se adhieren al monitor para su calibrado. Un ejemplo de este tipo de soluciones es el Pantone ColorVision ColorPlus,



    /images/113/colorvision-spyder1.jpg



    Para el resto de los mortales que queremos disfrutar de las fotos sin desembolsar dinero armamos una guía sobre como lograr un buen calibrado del monitor utilizando barras de color.

    Como calibrar el monitor para ver las imágenes correctamente

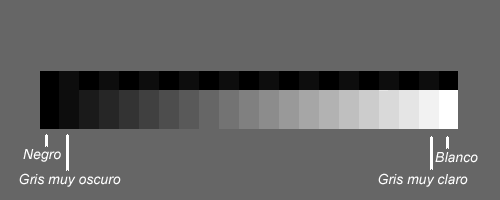

    En la siguiente imagen tenemos una tira que va del color negro al color blanco. Si podemos ver una clara diferencia entre cada cuadro entonces tenemos el monitor relativamente bien calibrado.



    /images/113/calibrado.gif
    Barra de colores para guía en el calibrado del monitor.

    Si se ve negro sólido entonces tenes el brillo del monitor muy bajo. Ajustar el brillo hasta percibir la diferencia entre cada uno de los cuadros de la tira de grises.



    /images/113/brillante.gif
    En este ejemplo tenemos el brillo muy alto. Notese que los cuadros claros no se pueden diferenciar



    /images/113/oscuro.gif
    En este ejemplo tenemos el brillo muy bajo. Notese que los cuadros oscuros se ven como un solo bloque

    Un ejemplo concreto

    Las fotos a continuación son un ejemplo forzado de detalles que a veces pasan desapercibidos en algunos monitores y otros no.

    En la primera hicimos todos los retoques y nos encanto como quedo la foto, mal no esta...



    /images/113/eclipse.gif
    La foto parece buena, no se notan problemas de calibrado.





    Pero al verla en otra computadora, que tiene el monitor bien calibrado, notamos diferencias entre las distintas gamas de grises, y con una linda sorpresa.



    /images/113/eclipse2.gif
    Al calibrar el monitor vemos un problema de calibrado evidente. Esta forzado para el ejemplo.

    Consejos a tener en cuenta para retocar imágenes

    • Por lo general subir el contraste del monitor al máximo.
    • Reducir la luz ambiente y evitar reflejos no deseados en el monitor.
    • Configurar la computadora para que la profundidad de color sea en millones de colores, tener la placa de video configurada para pocos colores es el principal problema para retocar imágenes.

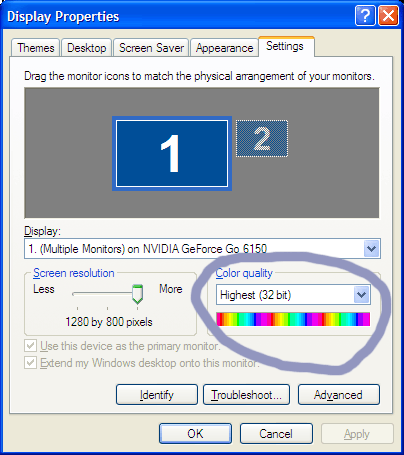

    En este ejemplo tenemos configurada la computadora para mostrar millones de colores.

    /images/113/millones.gif
    Configuración de pantalla para visualizar millones de colores.



    Como referencia, 16 bits nos da 65536 colores, 24 bits nos da 16.7 millones de colores, 32 bits nos da 4.294 millones de colores. A veces 32 bits refiere a 24 bits + 8 bits de transparencia.



    Para los mas exigentes hay herramientas de software gratuitas que nos permiten calibrar el monitor en todos sus detalles. Una de ellas es el programa Hex2Bit, que se puede descargar desde esta pagina: http://www.hex2bit.com/products/product_mcw.asp. Esta en inglés, pero es bastante intuitivo.



    Muchas veces escuche “con un monitor bien calibrado podes ver los detalles del procesamiento de muchos astrofotografos”, y si, esto nos recuerda tener en cuenta este detalle a la hora de retocar, tan importante como colimar el buscador antes de una sesión de observación. Prueben con sus fotos jugando con el brillo para ver si se notan los artefactos del procesamiento, y como corregirlos sin que se noten!



    Quiero agradecer especialmente a Jorge Di Tata por su propuesta para armar este articulo.






    Artículo gentileza de Telescopios Duoptic.com, distribuidor oficial de Sky-Watcher, iOptron, GSO, William Optics, Tele Vue, Orion, QHY CCD
